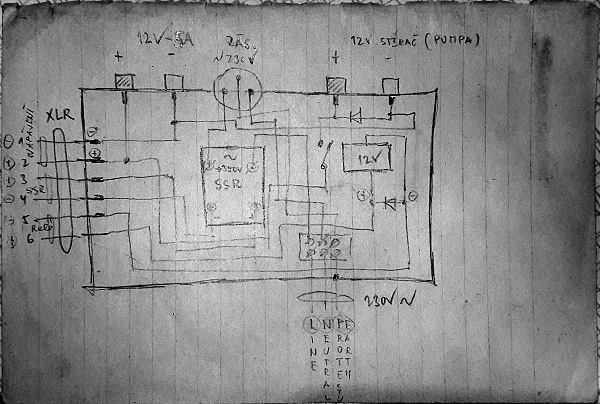

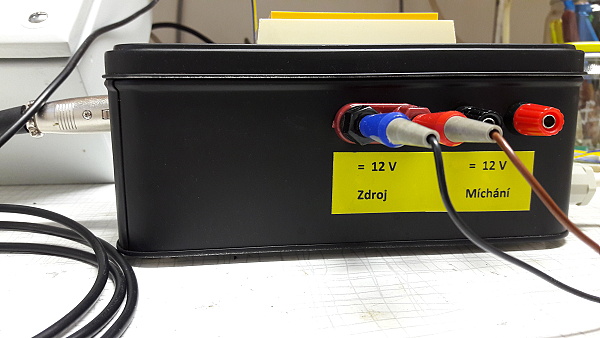

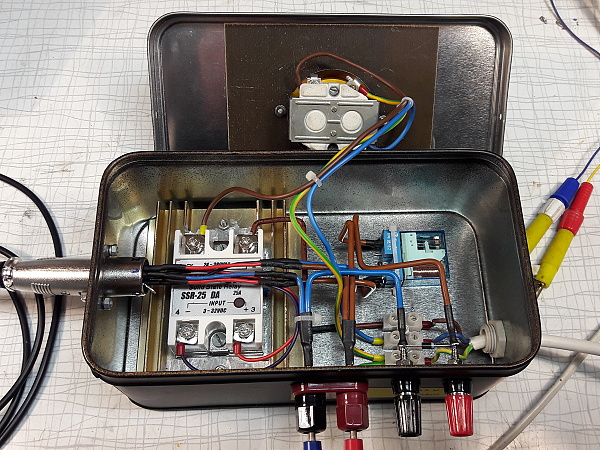

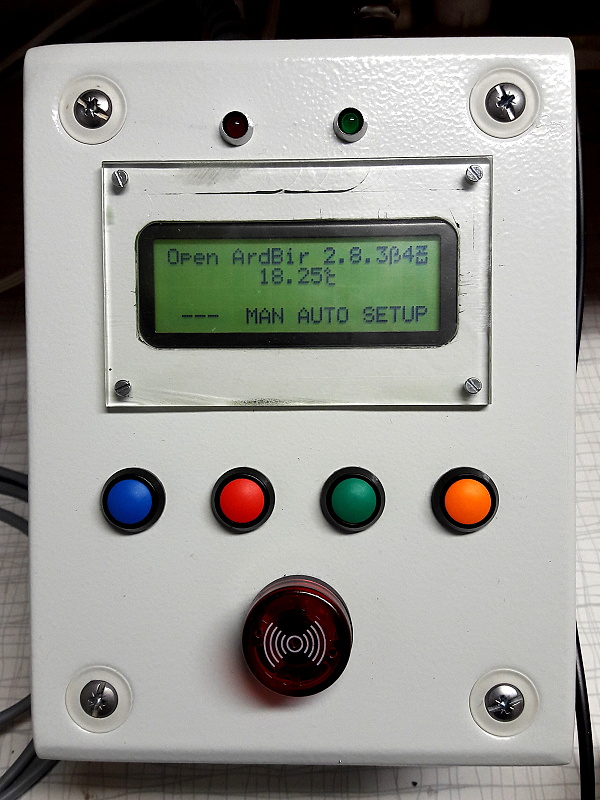

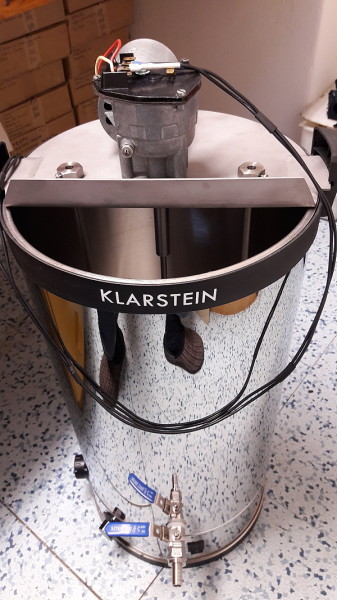

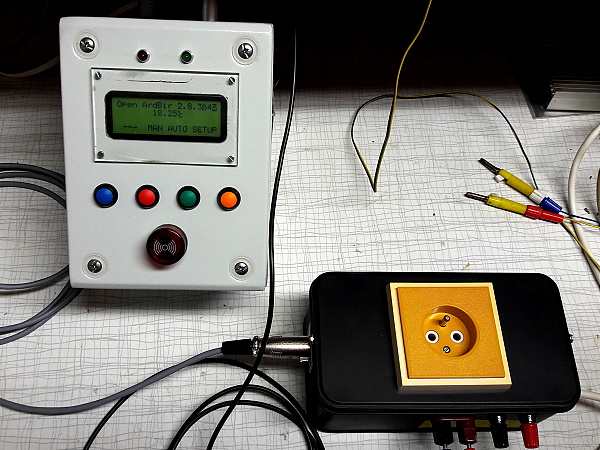

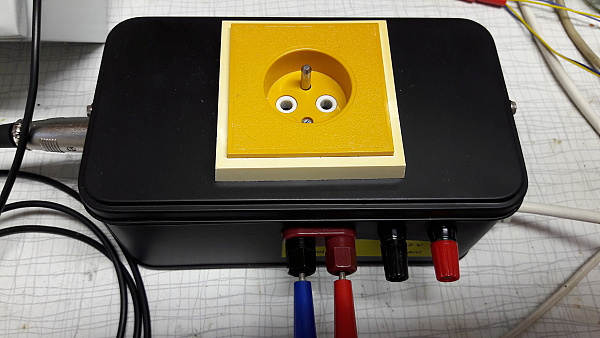

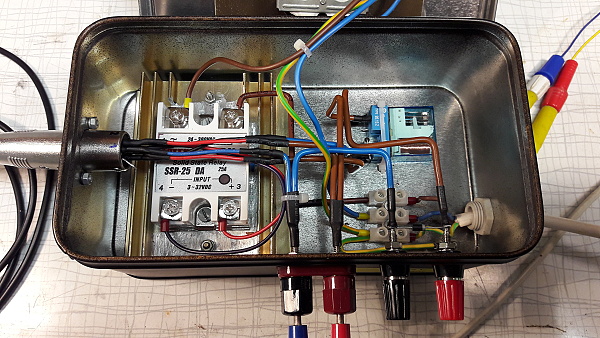

Byl jsem požádán o otestování řídící jednotky pro vaření typu ARDBIR ve spojení s pivovárkem KLARSTEIN. V simulačním provozu řídící jednotka fungovala, ale chtěl jsem ji vyzkoušet také v reálném provozu, proto jsem ji musel dovybavit silovou elektro částí, která mi dodána nebyla. Schema zapojení jsem narychlo nakreslil v ruce, to také bylo použito při zapojování. Jako výstupní prvky byly pro varnu s příkonem 2500W a míchání se stěračovým motorkem použity: a) SSR relé 16A, b) klasické relé 12V/10A. Po připojení vše fungovalo. Jediný problém se vyskytl při sepnutí 12V relé, jehož špička na vinutí shodila řídící jednotku. Doplněním o diodu na vinutí relé v závěrném směru bylo vše OK.
