Termostat pro chladničku (spilku)

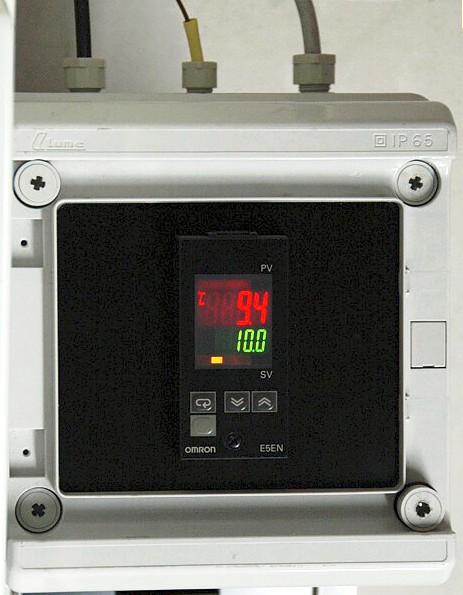

Vzhledem k tomu, že standardní lednička neumožňuje regulaci teploty v potřebném rozsahu, pro primární kvašení tj. cca 8-12°C, pro sekundární ležení tj. cca 0-4°C, použil jsem pro regulaci teploty v chladničce regulátor teploty Omron z Aukra řízený termočlánkem typu J rozšířený o relé s proudovou zatížitelností 10A. Regulátor je z důvodu univerzálnosti nasazení zamontován do rozvaděčové skříňky .
Lednici nastavíme vnitřním termostatem na nejnižší teplotu a elektricky zapojíme vidlicí do zásuvky termostatu. Vnitřní teplota je snímána termočlánkovým čidlem typu J. Pro větší tepelnou setrvačnost termočlánek umístíme do kovového bločku. Bez tohoto bločku je termočlánek příliš rychlý a regulátor reaguje i na otevření dvířek chladničky. Pro info přikládám elektrické zapojení.
Regulátor provozuji ve dvoustavovém režimu s hysterezí 0,5°C. V zimě jsem jej použil při spílání i ve funkci topení, kdy jsem místo chladničky zapojil přenosnou lampu se žárovkou 60W.
Klíčová slova: termostat
Ahoj. To měření je mooooc pěkné.
Ale ta cena, teď jsem koukal na Aukru a chce za něj 2000,- Kč.
Počkej na jinou nabídku, koupíš za cca 500-600CZK…….
Mám něco levnějšího, operačční zesilovač s kladnou zpětnou vazbou. Zpětnou vazbou se reguluje rozdíl mei zapnutím a vypnutím mrazáku nebo lednice. Chce to ale malinko elektrotechnické zručnosti. Vyjde to tak do 400 Kč za nové součástky. Zapojení je velice jednoduché. Vyrobil jsem již 3 kusy a fungují bezvadně. Chcete-li schema, nebo v omezeném počtu bych udělal i funkční moduly, kde se jen připojí kabely,mejlnete.
Za 500,- z aukra nic levnějšího a profi skoro bez práce není :-). Operák určitě bude taky dobře chodit….
Mirku, mel bych zajem o to schema, ale nemam tvuj mailovy kontakt. Kdyztak prosim pisni na daniel (zavinac) merc (tecka) cz Diky, Dan
Taky bych měl zájem o to schema nebo klidně i rovnou funkční m odul pokud y to bylo možné, bohužel nevidím tvůj mail mirku. Můj je Josef.Tropp(zavinac)seznam.cz.
Díky
Nejednoduší je toto: http://www.ebay.com/itm/Digital-Reptile-Snake-Lizard-Heat-Pad-Incubator-Aquariums-Thermostat-LCD-Display-/121190383704?pt=AU_Pet_Supplies&hash=item1c37828058
OK
chtel jsem se zeptat, zda mereni lezeni 0-4° plati pro teploty udrzovane v lednici nebo sklenici vody To stejne plati o hlavnim kvaseni. Me regulator snima pri lezeni teplotu vzduchu lednice (2 °C) a druhe cidlo mi snima teplotu vody (6-7°C). Mam to tak spravne ? Dik za odpoved.
Pro zvětšení tepelné setrvačnosti čidla jsem použil kovový váleček. Pokud bude čidlo ve sklenici vody, tak to je to také možnost, ale hrozí vylití při manipulaci a dráty k čidlu nejsou tak pružné. Jinak dlouhodobě se teplota vzduchu v lednici vyrovná teplotě v sudu a v sudu bude kolísat jenom velice málo.
takze jestli to chapu dobre, nastaveni cidla ve vzduchu v lednici 2° postupne snizi teplotu vody (simulace teploty v sudu) z tech 6 na ~ 2°C ? Me jde hlavne o to nastaveni teploty toho vzduchu, protoze voda mi jentak 2 ° neudela a kdyz pridam vykon, tak ma lednice tendenci naopak zahrivat. Prijde mi ze vyssi vykon na tak malou teplotu vody nevypina motor a lednice tim strasne trpi, coz ma za nasledek, ze sama vypne a ohreje se. Nepomaha tim padem ani externi termostat.
jinak ten valecek, jestli ma lepsi vodivost nez sklo, muzu taky zkusit. Je fakt, ze pouzivam kovove soudky, takze by to bylo logictejsi 🙂
Čidlo v lednici snímá teplotu vnitřního vzduchu, který se ochlazujena nastavenou teplotu. Ochlazený vzduch postupně odnímá teplo vložeženému obsahu (např. maso, pivo). Rychlost ochazoání samozřejmě závisí na množství vloženého obsahu a jeho teplotě při vložení. Kompresorová chladnicka po přehřátí kompresoru vypne, ale vnitřek nezahřívá. Teplota stoupne jenom z důvodu oohřátí vzduchu ještě nevychlazeným obsahem. KEG s obsahem 30 i 15 l je určitě víc než dvě lahve piva a několi párků. Takže je třeba vydržet……..
