Zátkovačka stolní

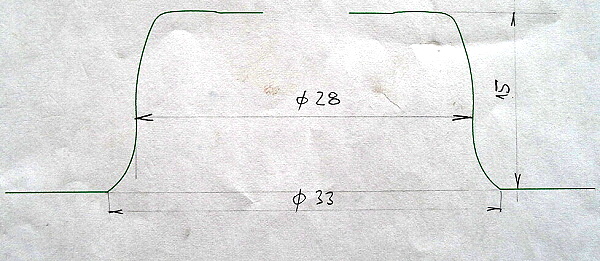

Po utržení několika hrdel skleněných lahví s ruční zátkovačkou a to bez rozdílu barvy a velikosti lahve, pojal jsem myšlenku na výrobu stolní zátkovačky. Vzhledem k tomu, že již pár desítek let vlastním stabilní litinový stojan na ruční vrtačku, byl směr mého snažení jasný. Doplnění stojanu spočívalo ve výrobě uzavírací hlavy, kterou jsem zamýšlel upínat do vrtačky prostřednictvím našroubovaného trnu o průměru 10mm se závitem M10. Aby bylo možno zátkovat, i když vrtačka není v dosahu, doplnil jsem sestavu o upínací válec 40mm s osazením se závitem M10 uprostřed. Hlava se s upínacím válcem sešroubují a upnou do stojanu. Optimální výšku lze pro jednotlivé typy lahví nastavit jednoduše upínkou na stojanu. Pro hladký chod uzavírání doporučuji vnitřní průměr upravit na víc jak 28mm. Asi 0,5mm přidat by bylo optimální. Ostatní viz obrázky. Tvar vnitřku hlavy viz: http://www.varimpivo.cz/viewtopic.php?f=26&t=358 Protože tento link je již delší dobu poškozený, tak v závěru článku jsou podklady vycházející z tohoto odkazu.

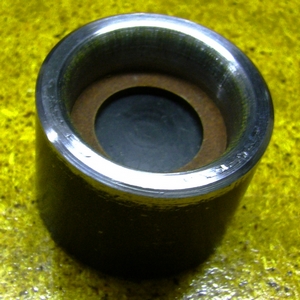

uzavírací hlava

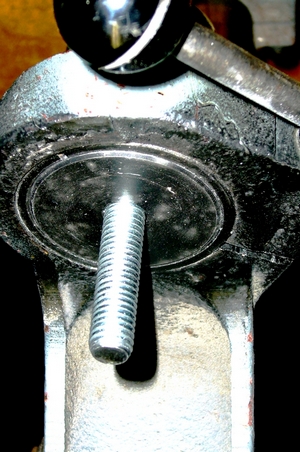

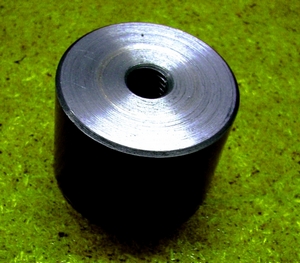

upínací válec s osazením

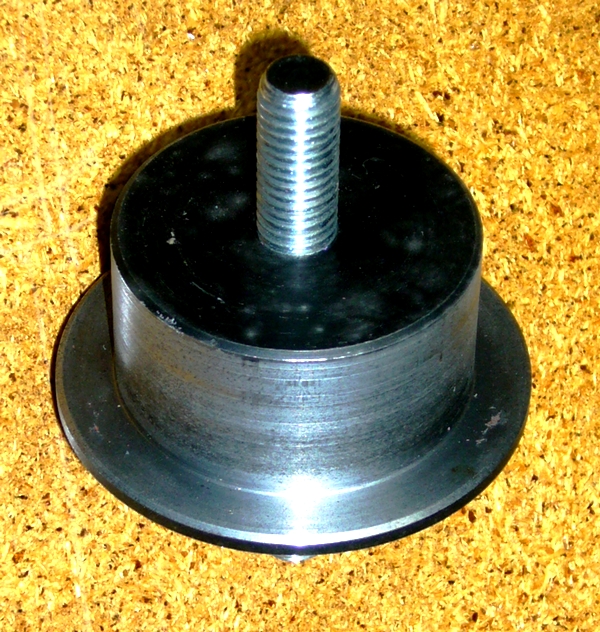

Hlava našroubovaná na upínacím válci

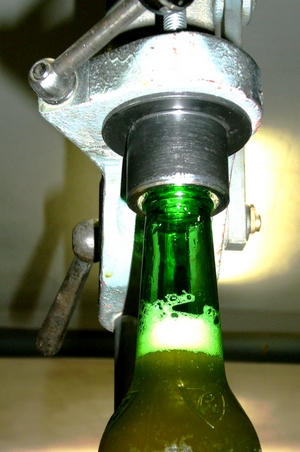

Uzavírání

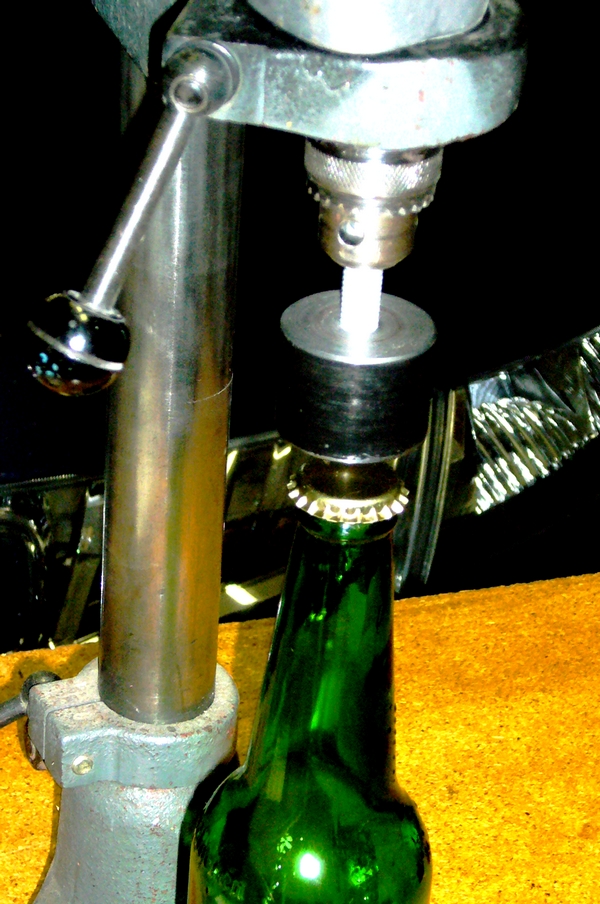

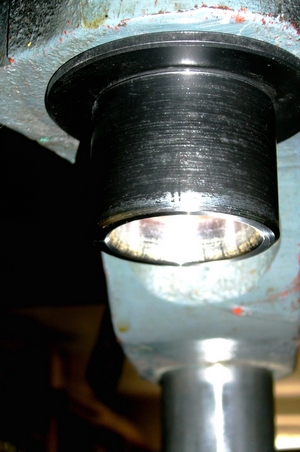

Hlava ve vrtačce

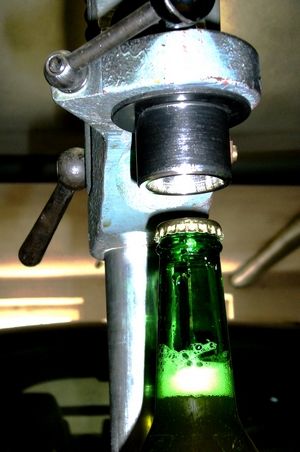

Zátkování
Časem jsem doplnil hlavu o malý plochý magnet, který uvnitř přidržuje korunku před zátkováním…
ahoj,
rád bych si vyrobil také tu uzavírací hlavu a používal stojan na vrtačku. Mohl bys prosím přesně upřesnit tvar uvnitř hlavy(ten co přichází do styku s víčkem) a rozměry, zkrátka to co potřebuje soustružník k výrobě.
Díky moc
Použil jsem tento zdroj:
http://www.varimpivo.cz/viewtopic.php?f=26&t=358
Ahoj,
zdroj na Varimpivo.cz nelze rozbalit. Pokud ho máš mohl by jsi mi to poslat emailem.
Předem díky
Jsem mimo bydliste, az se vratim, kouknu se po tom. Jinak zkus jiny rozbalovaci program nez mas.
Mě to taky teď nejde rozbalit a soubor jsem si neuložil, ale napiš soukromou zprávu Bechermanovi (A kdyby někdo potřeboval tu zátkovačku va 3D a nebo zrovna programy pro CNC, stačí se ozvat …. všechno mám) píše na Vařím pivo.
Dobrý den, mohl bych požádat o zaslání souboru do emailu? Předem děkuji
Ahoj,
bohužel mě také nejde rozbalit soubor. Můžeš mi ho poslat? Děkuji
Mirek
Posílám na email….
Ahoj, našla by sa ešte tá schéma niekde? Ďakujem…
Posílám…
Ahoj, odkaz na výkres zátkovací hlavy je nefunkční. Mohl bys ho poslat, prosím.
Děkuji. Petr
Posílám na email.
Ahoj, mohl bych taky poprosit o zaslání toho výkresu na zátkovačku.
Dík Vašek
Odesláno.
Ahoj, mohl bych taky poprosit o zaslání toho výkresu na zátkovačku.
Ahoj mozes ten vykres poslat aj mne? Dakujem
Odesláno.
Odesláno.
Mohl bych taky poprosit původní zdroj je poškozenej 🙁
Nebo to dát třeba na uložto a hodit novej link 😉
Díky.
Zasláno…
Ahoj, mohl bych poprosit o zaslani výkresů na zatkovacku. Nebo odkaz na stránku kde stahnout.děkuji a Dej Bůh stesti☺

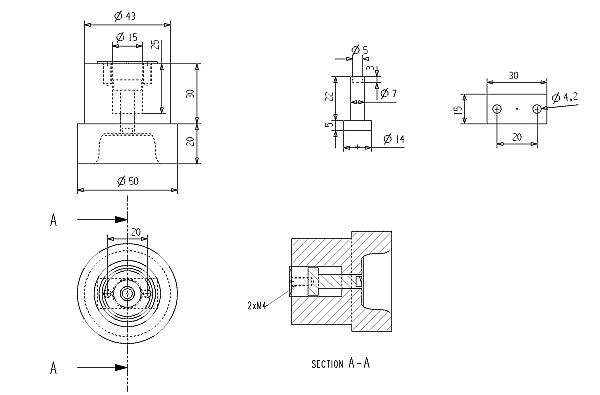

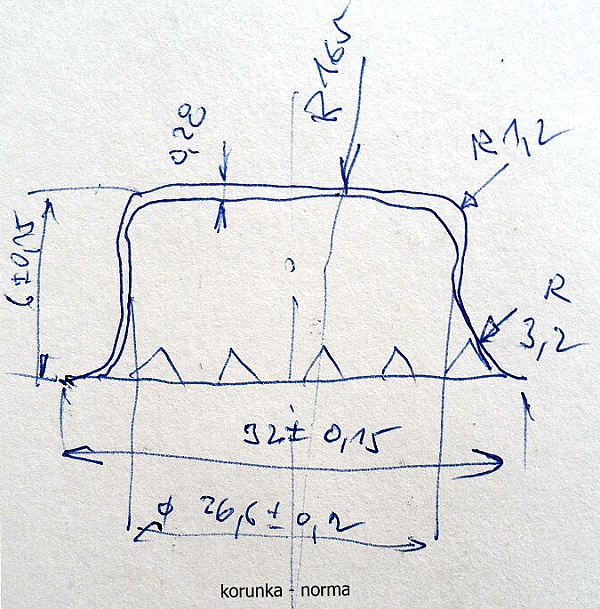

Výkres je pod článkem….
Dobrý den, chci se zeptat musí být uzavírací hlava zakalená?
Asi by to bylo lepší, já ji ale kalenou nemám. Opotřebení nepozoruji.
Zdravim,
mam zdvorily dotaz. Nemam uplne pristup k soustruznikovi a napadlo me, jestli byste mi treba nevyrobil tu uzaviraci hlavu na 26mm zatky na zakazku? Jaka by byla pripadne cena?
Diky,
Michal
Bohužel, já soustruh nevlastním a přístup k soustružníkovi je velice komplikovaný.
Zdravím, bylo by možné zaslat 3D soubor (pokud možno ve stepu)
Děkuji
Nebylo, nevím co je step v této souvislosti a jiné podklady než jsou zde nemám.
Dobrý den, mohl bych poprosit taky o podklady na výrobu hlavy do mailu, děkuji.
Poslal jsem…
